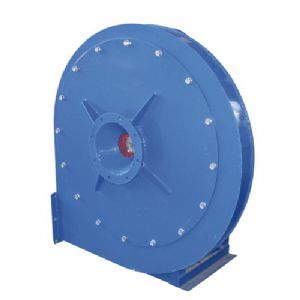

離心風機振動怎么監測

對旋轉設備而言，絕大多數故障都是與機械振動相密切聯系的，振動監測對設備的正常運行有著重要的作用，通過振動監測，可以真實地反映設備的運行狀態以及發展趨勢，為解決問題、預防事故提供科學地依據。

振動的分類

按照頻率分，振動可以分為三類：

低頻振動：頻率低于10Hz

中頻振動：頻率介于10Hz~1000Hz之間

高頻振動：頻率大于1000Hz

對于低頻振動，主要測量的振幅是位移量。

對于中頻振動，主要測量的振幅是速度量。

對于高頻振動，主要測量的振幅是加速度。

振動信號

通常，振動信號主要包括振幅s、頻率f和相位θ，簡諧振動的表達式為：

s=Asin（wt+θ）

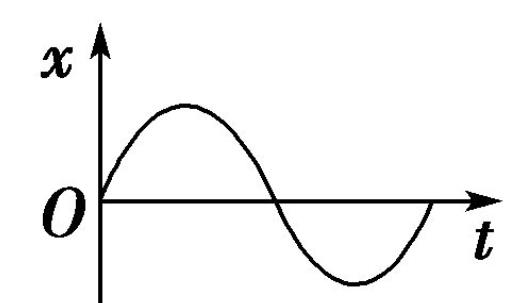

其曲線如下圖：

?

A 為最大振幅，又是也稱為峰值或者單峰值。

頻率是指每秒振動的次數。

振動信號的相位表示振動質點的相對位置，相位相同的振動會引起共振，造成嚴重的后果；相位相反的振動會互相抵消，起到減振的效果。

振動的測量

機械振動的測量主要是測量振動體的位移、速度、加速度的大小，以及測量振動頻率、周期、相位、頻譜等。

對于測量振動體的位移、速度、加速度的有效值，通常采用壓電式加速度傳感器來測量。

測量振動時，加速度計要妥善安裝，常用的安裝方法有：

①用鋼螺栓安裝，能得到最佳頻率。

②用永久磁鐵安裝，能與振動試件電絕緣，最大加速度50～200g,適用于溫度不超過150℃振動物體的測量。

③用絕緣螺栓加云母墊圈安裝。

④用粘結劑和粘結螺栓安裝，便于經常移動。

振動信號的分析

測量的振動信號中包含很多信息，但也存在一些無用的東西，為了提取有用的信息，必須對信號進行處理。振動信號的處理方法可分為幅域分析、時域分析、頻域分析等，不同的信號分析方法會得到不同的信息，分析的時候要根據需要而定。

幅域分析是在幅值上的各種處理，時域分析是研究信號在時間域上的變化，頻域分析是去欸電腦信號的頻域結構，即信號中包含哪些頻率。
