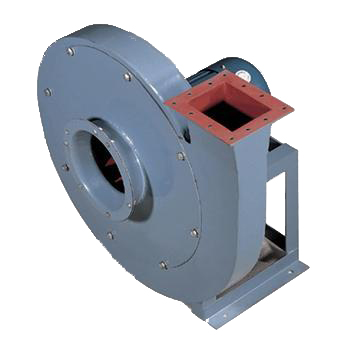

10-20高壓離心引風機詳細介紹

10-20型離心風機用途

該風機一般供冶金、石油、化工、糧食、建材工業等部門用于高壓強制通(送)風或物、料氣力輸送。適合于輸送空氣及無腐蝕性、無爆炸性、不自嫩、不含有粘性物質之氣體。介質的溫度一般不超過50℃最高不超過80℃，介質中所含的塵上及硬質細顆粒不大于150mg/m³。

10-20型離心風機形式

       1.風機制成單吸人，機號有No.8a、8、8b、8.5a、8.5、8.5b、9a、9、9b，共九種。

       2.風機的出口位置以機殼的出風口角度表示。“順”、“逆”均可制成0°、90°、180°止種角度。

       3.風機又可制成順時針旋轉或逆時針旋轉兩種型式。從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示;逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。

       4.風機的傳動方式均采用D式聯軸器直聯傳動。

10-20型離心風機結構

風機由葉輪、機殼、進風口、傳動部等部分組成。

       1.葉輪:長、短各有12片前向彎曲葉型葉片，均勻相間地焊接于四圓弧形輪蓋與平板形輪盤之間，組成的流道帶有無葉擴壓器。材質為Q345(16Mn),葉輪經靜、動平衡校正，運轉平穩可靠。

       2.機殼:用鋼板焊接成蝸形殼核體。

       3.傳動部:由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承、滾動軸承用全損耗系統用油潤滑。

       4.進風口:斂散式的進風口制成整體結構，用螺栓固定在前蓋板上。

10-20型離心風機性能

       1.設計和使用單位根據所需之流量和全壓，在性能與選用件表中確定風機的機號、流量、風壓及配用電動機，若電動機規格更改，應保證轉速、功率相當，并在訂貨時注明。

       2.性能與選用件表中每一轉速的工況點，是將風機無因次特性曲線中全壓效率大于83%范圍內連續的壓力流量曲線，按流量人為地等分成11個性能點供選用，訂貨時以性能表為準。

風機的安裝與使用

安裝前：應對風機各部件進行全面檢查，如機件是否完整，葉輪與機殼的旋轉方向否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。

安裝時：注意檢查機殼、殼內不應有掉入和遺留的工具或雜物。在一些結合面上為防止生銹、減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時調整使之自然吻合，不得強行聯結，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。

安裝要求：

(1)按圖紙所示的位置與尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。

(2)安裝后試撥傳動組，檢查是否有過緊或與固定部分刮碰等現象。

(3)全部安裝完畢，經總檢查合格后，方能進行風機的試運轉。

為了防止電機過載燒毀，在風機啟動時，必須在無載荷(將進風閥門關閉，出風閥門稍開)的情況下進行，如情況良好，逐步開啟閥門直到規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。

風機的操作：

(1)風機啟動前，應進行下列準備工作：

a、將進風閥門關閉，出風閥門稍開。

b、檢查風機的各部的間隙尺寸。轉動部分與固定部分有無碰撞及摩擦現象。

(2)風機啟動達到正常轉速時，應在運轉過程中檢查軸承溫度是否正常。當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40℃，軸承部分的均方根振動速度值不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊、軸承溫升等現象，則必須緊急停車。

風機的維護

1、風機振動劇烈：

1風機軸與電機軸不同心，皮帶輪槽錯位；

2機殼或進風口與葉輪摩擦；

3基礎的剛度不夠或不牢固；

4葉輪鉚釘松動或葉輪變形；

5葉輪軸盤孔與軸配合松動；

6機殼與支架，軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；

7風機進、出口管道安裝不良，產生共振；

8葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子產生不平衡。

2、軸承溫升過高：

1軸承箱劇烈振動；

2潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；

3軸承箱蓋、座聯接螺栓之緊力過大或過?。?/span>

4軸與滾動軸承安裝歪斜、前后兩軸承不同心；

5滾動軸承損壞或軸彎曲。

3、電機電流過大或溫升過高

1開車時進、出氣管道閘門未關；

2電機輸入電壓低或電源單相斷電；

3受軸承箱劇烈振動的影響；

4主軸轉速超過額定值。

訂貨須知

訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向。

10-20型離心風機參數表

機型	轉速 r/min	全壓 Pa	流量 m3/h	比聲壓級 dB	全壓效率 %	軸功率 KW	所需功率 KW	電動機		聯軸器	電動機地腳 螺栓4套
								型號	功率KW
№8a	2900	15838	7406	16.3	83.0	40.05	46.05	Y250M-2	55	TL8
		16152	8253	15.9	85.0	44.40	51.05
		16387	9099	15.6	87.0	48.64	55.94
		16515	9946	15.3	87.8	52.99	60.94	Y280S-2	75	TL8
		16544	10792	15.2	88.1	57.43	66.05
		16584	11639	15.3	88.1	62.10	71.41
		16544	12485	15.6	87.5	66.85	76.88	Y280M-2	90
		16515	13332	16.0	86.7	71.92	82.71
		16358	14178	16.6	85.3	77.10	88.67
		16221	15024	17.2	84.0	82.17	94.50	Y315S-2	110		M24×630
		16152	15871	18.1	83.0	87.45	100.57
№8	2900	16240	7691	16.3	83.0	42.65	49.04	Y250M-2	55	TL8
		16564	8570	15.9	85.0	47.28	54.37
		16809	9449	15.6	87.0	51.80	59.57	Y280S-2	75	TL8
		16937	10328	15.3	87.8	56.43	64.89
		16966	11207	15.2	88.1	61.16	70.34
		17005	12086	15.3	88.1	66.13	76.04	Y280M-2	90		M24×630
		16966	12965	15.6	87.5	71.19	81.87
		16937	13844	16.0	86.7	76.59	88.08
		16780	14723	16.6	85.3	82.11	94.43	Y315S-2	110
		16633	15602	17.2	84.0	87.51	100.63
		16564	16481	18.1	83.0	93.13	107.10
№8b	2900	16652	7983	16.3	83.0	45.38	52.10	Y250M-2	55	TL8
		16976	8896	15.9	85.0	50.31	57.85	Y280S-2	75	TL8
		17231	9808	15.6	87.0	55.12	63.39
		17358	10720	15.3	87.8	60.05	69.05
		17398	11633	15.2	88.1	65.008	74.84	Y280M-2	90
		17437	12545	15.3	88.1	70.36	80.92
		17398	13458	15.6	87.5	75.75	87.12
		17358	14370	16.0	86.7	81.50	93.73	Y315S-2	110		M24×630
		17201	15282	16.6	85.3	87.37	100.48
		17054	16195	17.2	84.0	93.11	107.08
		16976	17107	18.1
