離心鼓風機工作原理及結構介紹

離心鼓風機工作原理

離心鼓風機主要靠離心力的作用，將外部氣體吸入旋轉葉輪的中心處，在離開葉輪葉片時，氣體流速增大，使氣體在流動中把動能轉換為靜壓能，然后隨著流體的增壓，使靜壓能又轉換為速度能，從而把輸送的氣體送入管道或容器內。工作原理如圖1所示。

圖1離心鼓風機工作原理

離心鼓風機結構特點

離心鼓風機的結構主要有機殼、轉子組件、密封裝置、軸承支承、潤滑系統等零部件構成。按軸承支承形式，其結構可制作為懸臂式（如圖2）和雙支承式（如圖3）。

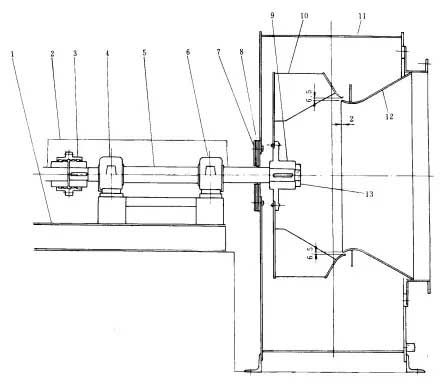

圖2 懸臂式離心鼓風機

1一底座：2一蓋；3一齒輪聯軸器：4一軸承：5一軸：6一軸承：7一填料護板：8一填料密封；9一輪級：10一葉輪：11一殼體；12一進口錐體；13一鎖緊螺栓

圖3 雙支承離心鼓風機

1一底板；2一聯軸器：3一軸承蓋：4一軸承；5一護板；6一壓蓋：7一填料護板：8一密封填料：9一軸：10一銷釘：11一葉輪：12一蓋板：13一輪轂：14一板；15一進口錐體；16一殼體：17一進口葉片調節控制裝置：18一軸承：19一軸承托架：20一冷卻風機

1. 機殼

離心鼓風機的機殼由鑄鐵制作或用鋼板焊接而成，機殼根據葉輪形式可做成水平剖分或蝸殼狀。對于低壓離心鼓風機，機殼大都做成水平剖分式。對于單級鼓風機大都做成蝸殼式。蝸殼的作用是將葉輪增壓后的氣體收集起來，然后流入流道。離心式多級鼓風機機殼內有回流室、隔板、擴壓器等零件，氣體由擴壓器進入回流室，然后引入下一級葉輪，連續的把氣體送入管道。

2. 轉子組件

離心鼓風機的主要部件是轉子，它是由葉輪、主軸、軸套、排氣室、平衡盤、密封、聯軸器等部件組成。

葉輪：葉輪由輪盤、輪轂和葉片鉚接、焊接或整體鑄造而成。其主要作用是使氣體通過葉輪后提高壓力和氣流速度。

主軸：主軸上裝有風機的轉動部件，其作用是傳遞轉矩使葉輪旋轉，一般離心式風機的軸伸出機殼外面。

聯軸器：聯軸器連接驅動機和風機軸，傳遞驅動機的轉矩，也起安全連接作用。

3. 密封

化工廠用離心鼓風機的級間密封多是迷宮式氣封，應用最多的迷宮式密封結構有拉別令密封（如圖4）和梳齒密封（如圖5）軸端密封多是O形環和漲圈式密封。

拉別令密封和梳齒密封的鑲片一般應是軟薄片金屬，例如合金鋁和不銹鋼薄片。非金屬材料常用塑料板。

圖4 拉別令密封

圖5 梳齒密封

4. 入口調節葉片裝置

進口葉片調節控制裝置是用來調節來自風葉的空氣流。其結構是風扇的入口有可移動的葉片，安裝在徑向方面，改變?nèi)~片的角度可使葉輪的速度發生變化。

進口葉片調節控制裝置是用鋼板焊接制成，所有的葉片都制作成在葉片主軸周圍旋轉90°以便調整來自風扇的空氣流動率。進口葉片調節控制裝置的結構如圖6所示。

圖6 進口葉片調節控制裝置

1一外殼；2一軸：3一葉片：4一拉臂

葉片的方向可閉合可敞開，以適應風扇的旋轉方向，以便給予葉輪的入口部件有效的預旋流。

5. 軸承

軸承是支承轉子、保證轉子能平穩旋轉的部件，同時還可調節旋轉轉子產生的徑向和軸向力。對于低壓低轉速的風機，大多選用滑動軸承；對于中壓以上高轉速的風機，大多選用滾動軸承。

6. 潤滑系統

離心鼓風機的潤滑系統一般采用恒油位自流式潤滑，其形式很多，包括注油杯、注油槍等，但對于大型高速風機，則單獨有油泵、油箱、過濾器、冷卻器等潤滑油系統。
