4-72、B4-72和F4-72型離心通風機用途和結構

      4-72型離心風機是相對較早的離心風機，也是最常見的風機?？勺鳛橐话愎S以以及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的，而B(niǎo)4-72型離心風機可以作為危險性易燃揮發氣體的通風換氣使用，F(xiàn)4-72型離心風機是采用的防腐不銹鋼材質的，B4-72、F4-72型離心風機的選用的尺寸與4-72型離心風機是完全一致的。因?yàn)槠渲饕獮橥L(fēng)換氣作用，所以也叫“4-72型離心通風機”，由于是通風換氣用所以氣體中不能有粘性物質，所含有塵土顆粒也不能超過150毫克/立方米。

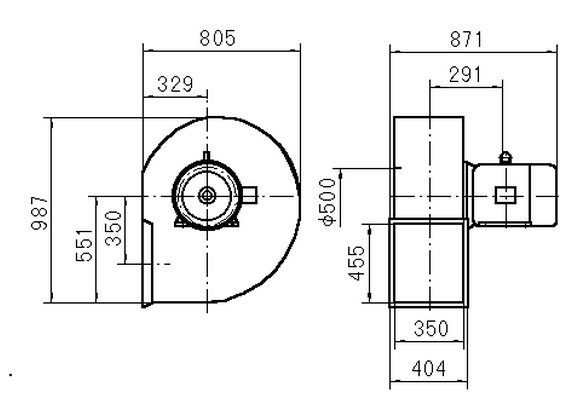

   風機的結構和傳動方式：
   從電機一側正視，葉輪逆進針旋轉者稱左旋風機，以“左旋”表示;葉輪順時針旋轉者稱右旋風機，以“右旋”表示。風機的出口位置，以出風口角度表示。
   一般傳動方式有4種：A.以電動機直聯傳動;B.懸臂支撐裝置，皮帶傳動，皮帶輪在軸承中間;C.懸臂支撐裝置，皮帶傳動，皮帶輪在軸承外側;D.懸臂支撐裝置，用聯軸器連接傳動。


1.葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
2.進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
3.機殼：做成二種不同型式。一種機殼作成整體，不能拆開，另一種的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓接。
4.傳動：由主軸、軸承箱、流動軸承、皮帶輪或聯軸器組成。
